SMC复合材料模压机生产线

SMC复合材料模压生产线是一套针对SMC复合材料的成型设备，包括SMC片材机、模温机、模压液压机、模具、机械手、剪裁机、称重设备等，为客户提供一站式服务。

全国热线
13905219632

在线咨询
徐州亿维重工
넳 넲
ꄴ前一个： 无
ꄲ后一个： 2000吨固废塑料托盘成型液压机

亿维重工，用科技铸就安全、高效、放心设备



咨询热线：13905219632

立即咨询





        SMC复合材料模压机是一种专用于SMC（片状模塑料）材料热模压成型的液压机设备。

        SMC模压机机身采用分体式框架结构，梁、柱之间采用拉杆预紧，液压系统集成在机身顶部，通过硬管与液压机的油缸连接，接口少；滑块导向采用45°斜面导轨。可根据需要增加废气收集过滤系统。

        SMC模压机的模具采用模温机加热，部分产品还需要配备油冷机辅助降温固化；可根据产品需要定制移动工作台和机械手。可定制全套自动化生产线，包含SMC片材机、自动裁剪、自动承重、机械臂自动上下料、油压机、模具、模温机等。



可选配件：

1、机外顶出和抽芯系统                         2、抽真空系统                                    3、可移动换模小车

4、绿色环保系统，有效收集烟罩并集中处理         5、前后升降防护门     6、四角调平电液伺服系统        7、机器人上下料

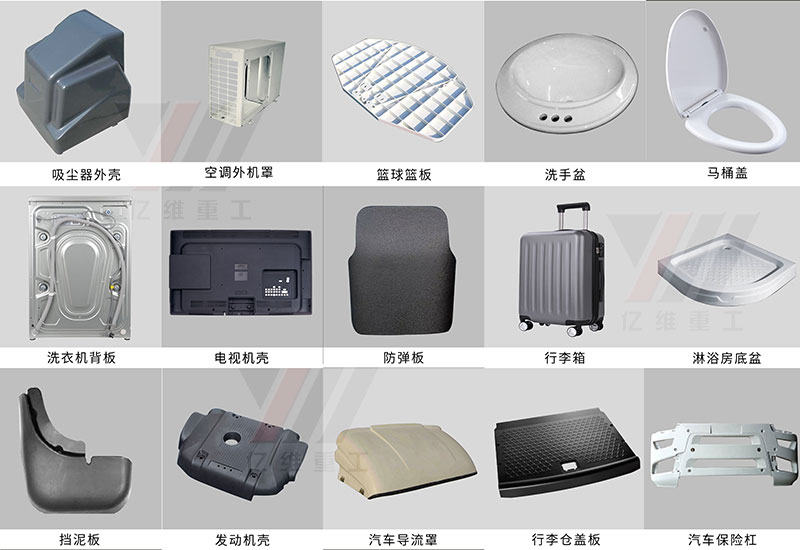

部分复合材料制品案例展示





复合材料模压机技术参数表
项 目 单位  YW71-315 YW71-400 YW71-500 YW71-630 YW71-800 YW71-1000
公称力 Kn 3150 4000 5000 6300 8000 10000
开口高度 mm 1250 1250 1500 1800 1800 1800 2200 1800 2200
滑块行程 mm 900 900 900 1200 1200 1200 1600 1200 1600
预压力 Kn 1000 2000 2000 2500 2500 3150
开模力 Kn 630 800 1000 1000 1600 2000 2000 3150
脱模力 Kn 3000 510 570 640 1000 1100
工作台尺寸 左右 mm 1260 1350 1400 2000 1600 2000 2200 2600 2600 3000
前后 mm 1160 1250 1400 1400 1500 1500 1600 1800 1800 2000
顶出行程 mm 300 300 300 300 300 350 350
速度 下 行 mm/s 150 150 200 200 200 300 300
工 作 mm/s 1-6 1-6 1-6 0.5-5 0.5-5 0.5-5 0.5-5
回 程 mm/s 100 100 150 150 150 200 200
预 压 mm/s 5-25 5-25 5-25 5-25 5-25 5-30 5-30
开 模 mm/s 2-25 2-25 2-25 2-25 2-25 2-25 2-25
脱 模 mm/s 2-30 2-30 2-30 2-30 2-30 5-30 5-30
顶 出 mm/s 100 100 100 100 100 200 200
退 回 mm/s 120 120 120 120 120 120 120
电动机功率 Kw 25 30 40 55 55 75 110
项 目 单位 YW71-1250 YW71-1500 YW71-2000 YW71-2500 YW71-3000 YW71-3500
公称力 Kn 12500 15000 20000 25000 30000 35000
开口高度 mm 1800 2000 2400 200 2500 2500 2800 2500 2800 3000 3500 3000
滑块行程 mm 1200 1600 1800 1600 2000 2000 2200 2000 2200 2500 3000 2500
预压力 Kn 4000 5000 6300 8000 10000 12500
开模力 Kn 3150 4000 5000 6300 8000 10000
脱模力 Kn 1200 1500 2000 2000 2000 2000
工作台尺寸 左右 mm 2600 2800 3200 3000 3200 3200 3600 3600 4200 3600 4600 4500
前后 mm 1800 2000 2200 2000 2200 2200 2500 2500 3000 2500 3000 2500
顶出行程 mm 350 350 350 350 350 300
速度 下 行 mm/s 300 300 300 300 300 300
工 作 mm/s 0.5-5 0.5-5 0.5-5 0.5-5 0.5-5 0.5-5
回 程 mm/s 200 200 200 200 200 220
预 压 mm/s 5-30 5-30 5-30 5-30 5-30 5-25
开 模 mm/s 2-25 2-25 2-25 2-25 2-25 2-25
脱 模 mm/s 5-30 5-30 5-30 5-30 5-30 2-25
顶 出 mm/s 200 200 200 200 200 100
退 回 mm/s 120 120 120 120 120 120
电动机功率 Kw 150 180 220 260 320 350
